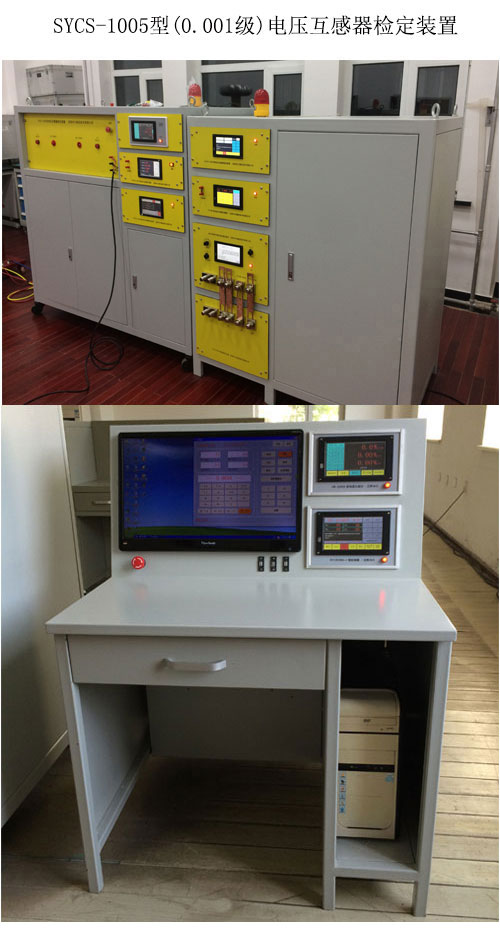

系统设计用于电压互感器的测试,由多种仪表组合完成工作,被测互感器测试范围:
    被测互感器一次:3kV--35kV
    被测互感器二次:30V--250V
    被测互感器精度:0.02%以下

一、主机:
    主要功能形成互感器测试的试验环境,完成互感器测试的接线控制,主要包括下列组成部件:
       1、台体
       2、PT102型电压互感器校验仪
             分压器精度:0.005%
             校验仪精度:2.0%
       3、SYCS-1307 型电压互感器负载箱
           精度:3.0%
       4、HJ-B35G05型标准互感器
           变比:35kV/100V(不同变比通过PT102面板扩展)
           精度:0.005%
       5、JDZX9-35型标准互感器(用作升压器)
           一次电压:35kV
       6、HJ-B10G05型标准互感器
           变比:10kV/100V(不同变比通过PT102面板扩展)
           精度:0.005%
       7、JDZX9-35型标准互感器(用作升压器)
           一次电压:10kV
       8、调压器
           容量:10kVA
           输出:0--250V
       9、3kVA隔离变压器

二、操作台:
    连接试验台,远程控制试验台的操作,并记录数据,主要包括下列组成部件:
       1、台体
       2、SYCS-1805型计算机(两台)
       3、PT102型电压互感器校验仪显示控制箱
       4、SYCS-1005型电压互感器检定装置•控制箱
       5、HB-2000-1型自动电流比较仪显示控制箱
       6、SYCS-1004型电流互感器检定装置•控制箱
